Digital Electricity™ Hybrid Cables

Cablcon’s HybriLite® products provide the optimum solution for remote powering of distribution antenna systems along with optical interface. The 12F & 8x16awg or 8x18awg is specifically designed for Digital Electricity™ technology with a maximum capacitance between pairs of 30pF/ft. @ 1kHz and +/-190VDC installations in accordance with NEC Article 830.15.

FIBER SPECIFICATIONS

FIBER TYPEBUFFER MATERIALBUFFER DIAMETERFIBER COUNTFIBER COLOR CODING
16awgOS2 Low Water Peak Single Mode - G.657.A2/B2PVC900μm12Per TIA/EIA 598
18awgOS2 Low Water Peak Single Mode - G.657.A2/B2PVC900μm12Per TIA/EIA 598

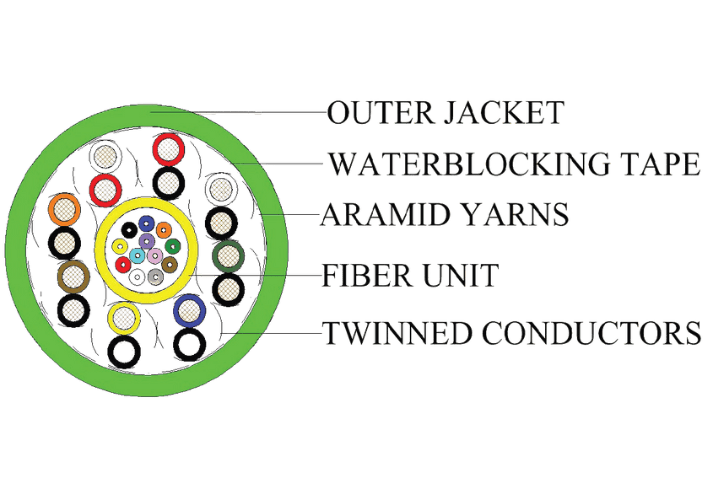

FIBER CONSTRUCTION

SUBUNIT STRENGTH MEMBERSJACKET MATERIALJACKET DIAMETERJACKET COLOR
16awgAramid YarnsPVC0.230" (5.8 mm)

Yellow

18awgAramid YarnsPVC0.230" (5.8 mm)Yellow

CONDUCTOR SPECIFICATIONS

AWGNUMBER OF STRANDSCONDUCTOR TYPENUMBER OF CONDUCTORSINSULATION MATERIALINSULATION DIAMETERMAX CAPACITANCE BETWEEN PAIRSINSULATION COLOR CODE (PAIRS)
16awg1619Tinned Copper16 conductors, 8 twisted pairsPlenum PVC0.087" (2.2 mm)30pF/ft @ 1kHzSee below*
18awg1817Tinned Copper16 conductors, 8 twisted pairsPlenum PVC0.072" (1.8 mm)30pF/ft @ 1kHzSee below*

*Insulation color code pairs: black/red-white-green-blue-yellow-brown-orange-white

OUTER JACKET SPECIFICATIONS

STRENGTH MEMBERSMATERIALNOMINAL DIAMETERCOLOR
16awgAramid YarnPlenum PVC0.697" (17.7 mm)Gray
18awgAramid YarnPlenum PVC0.612" (15.5 mm)Gray

OPTICAL CHARACTERISTICS

WAVELENGTHMAX ATTENUATION
16awg1310 nm   1550 nm0.5 dB/km   0.5 dB/km
18awg1310 nm   1550 nm0.5 dB/km   0.5 dB/km

FIBER MECHANICAL CHARACTERISTICS

MIN BEND RADIUS DURING INSTALLATIONMIN BEND RADIUS DURING OPERATIONMAX TENSILE STRENGTH DURING INSTALLATIONMAX TENSILE STRENGTH DURING OPERATIONCRUSH RESISTANCE
16awg15 x cable OD10 x cable OD600 lbf (2670 N)180 lbf (800 N)220 N/cm
18awg15 x cable OD10 x cable OD600 lbf (2670 N)180 lbf (800 N)220 N/cm

FIBER TEMPERATURE RANGE

OPERATINGINSTALLATIONSTORAGE
16awg0°C to +70°C0°C to +60°C-40°C to +70°C
18awg0°C to +70°C0°C to +60°C-40°C to +70°C

STANDARDS

RATINGSSTANDARDSCOMPLIANCE
16awgCMP-OFICEA S-120-742RoHS
18awgCMP-OFICEA S-120-742RoHS
